拓普牌直流高壓發生器產品特點及規格型號

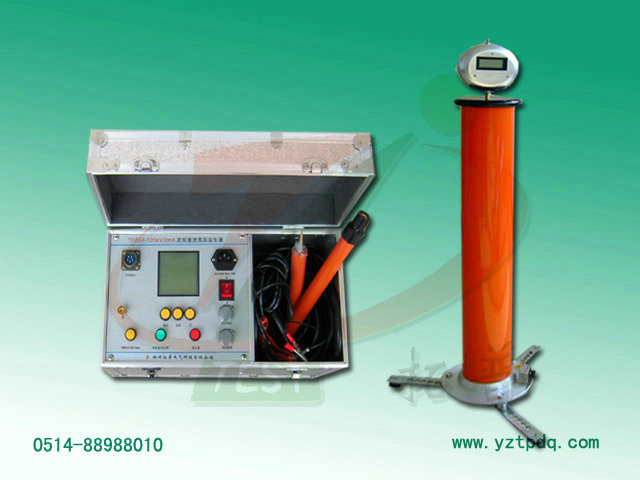

一、直流高壓發生器產品簡介
TPZGF-B系列直流高壓發生器是根據行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，研發、設計、制造的新科技產品——輕型直流高壓發生器，產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行直流高壓耐壓試驗及泄漏電流檢測。
TPZGF-B系列直流高壓發生器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整、采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。
TPZGF-B系列直流高壓發生器儀器主要部件選用日本、德國、美國等專業技術的元器件，使儀器更可靠、更穩定，儀器倍壓筒體用德國技術研制生產，內部高頻升壓變壓器經有關特殊設計、體積小、容量大、過載能力強，便于現場作業試驗。
二、直流高壓發生器產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
2、采用先進技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，
升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。

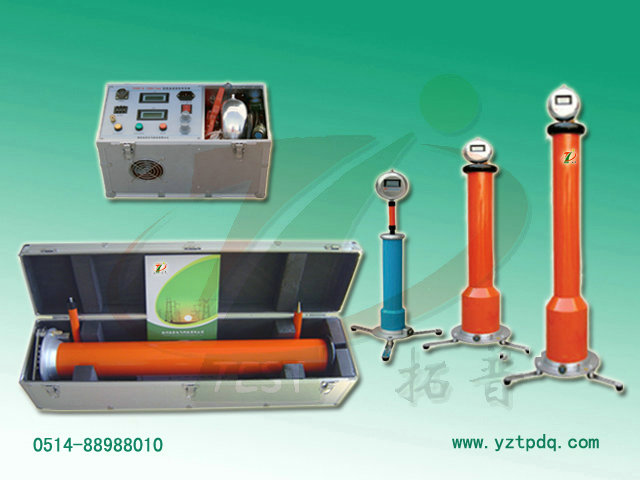

三、TPZGF-B系列直流高壓發生器產品規格及主要技術指標
TPZGF-B系列直流高壓發生器是根據行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，研發、設計、制造的新科技產品——輕型直流高壓發生器，產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行直流高壓耐壓試驗及泄漏電流檢測。
TPZGF-B系列直流高壓發生器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整、采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。
TPZGF-B系列直流高壓發生器儀器主要部件選用日本、德國、美國等專業技術的元器件，使儀器更可靠、更穩定，儀器倍壓筒體用德國技術研制生產，內部高頻升壓變壓器經有關特殊設計、體積小、容量大、過載能力強，便于現場作業試驗。
二、直流高壓發生器產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
2、采用先進技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，
升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、TPZGF-B系列直流高壓發生器產品規格及主要技術指標
|
規 格
技術參數
|
60/2
|
60/5
|
120/2
|
120/5
|
200/2
|
200/3
|
200/5
|
300/2
|
300/3
|
其 它
等 級
|
|
輸出電壓(kV)
|
60
|
60
|
120
|
120
|
200
|
200
|
200
|
300
|
300
|
400～800kV
規格根據用戶需求定做。 |
|
輸出電流(mA)
|
2
|
5
|
2
|
5
|
2
|
3
|
5
|
2
|
3
|
|
|
輸出功率(W)
|
120
|
300
|
240
|
600
|
400
|
600
|
1000
|
600
|
900
|
|
|
充電電流(mA)
|
3.0
|
3.0
|
3.0
|
4.5
|
3.0
|
4.5
|
4.5
|
4.5
|
4.5
|
|
|
機箱重量(kg)
|
4.3
|
4.3
|
4.3
|
4.5
|
4.4
|
4.5
|
4.6
|
7.9
|
8.1
|
|
|
倍壓筒高度(mm)
|
Φ80
×500
|
Φ80
×620
|
Φ80
×770
|
Φ80
×770
|
Φ110
×770
|
Φ110
×770
|
Φ110
×820
|
Φ110
×1350
|
Φ110
×1350
|
|
|
倍壓重量(kg)
|
6.3
|
6.8
|
6.8
|
7.2
|
7.2
|
7.6
|
7.6
|
11..5
|
12.6
|
|
|
高壓極性
|
負電壓極性,零電壓啟動,連續可調。
|
|||||||||
|
工作電源
|
AC 220V±10%;50Hz
|
|||||||||
|
電壓測量誤差
|
1.0%（滿度）±1個字,分辨率0.1%kV
|
|||||||||
|
電流測量誤差
|
1.0%（滿度）±1個字,分辨率0.1%uA
|
|||||||||
|
過壓整定誤差
|
≤1.0%
|
|||||||||
|
0.75切換誤差
|
≤0.5%
|
|||||||||
|
紋波系數
|
≤1.0%
|
|||||||||
|
電壓穩定度
|
隨機波動,電源電壓變化±10%時≤0.5%
|
|||||||||
|
工作方式
|
間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
|
|||||||||
|
環境溫度
|
-15℃～50℃
|
|||||||||
|
相對濕度
|
當溫度為25℃時，不大于90%(無凝露)
|
|||||||||
|
海拔高度
|
2500米以下
|
|||||||||
