直流開關試驗裝置產品用途及技術參數說明
1、產品用途
1）主要用于地鐵DC1500V直流開關大電流脫扣值校驗，開關動作時間測試，分流器及隔離放大器特性試驗。

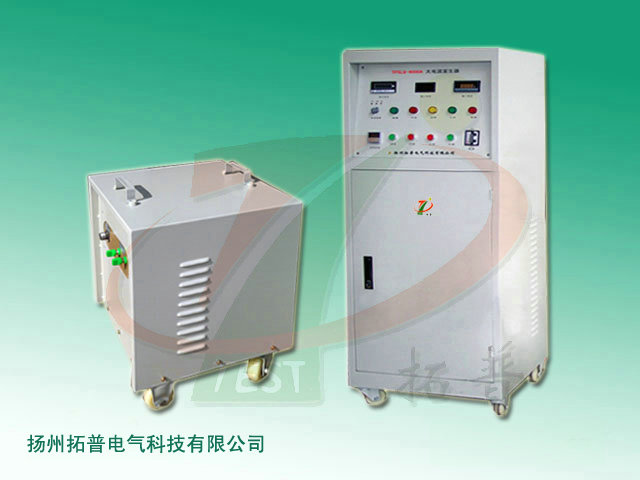

2）整套裝置由操作臺、升流器及測試導線組成。同時還可以用于熱繼電器、電動機保護器、接觸器、空氣開關、開關柜、斷路器、保護屏校驗。
2、技術參數
1）輸出直流電流值：20000A
2）輸出直流電壓值：10V
3）輸出電流調節方式：AC：0~20000A連續可調，DC：0-20000A 可持續輸出
4）精度要求：源效應：≤0.3%額定值，時漂：≤1%額定值，溫漂：≤0.04%額定值／℃
5）負載效應：≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）
6）紋波電壓：≤1%額定值+10mV，線路調整率：0.1%，負載調整率：0.1%
7）輸出顯示：
①顯示方式：電壓表為4位數碼顯示，電流表為5位數碼顯示
②顯示精度： 電壓表 0.1V 電流表 0.1A
③顯示誤差：電壓表≤0.2%±1個字電流表≤0.2%±1個字
8）設備具有過壓、過流、過溫、缺相等自動保護；
9）冷卻方式：風冷
信息整理：直流開關試驗裝置生產廠家揚州拓普電氣科技有限公司
