電動搖控驗電器功能檢測裝置TP603-D圖文說明

產品引用標準
本驗電器功能檢測裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》(試行)通知的要求的基礎上研制而成，本產品各項指標均符合國標的要求。可以按《電力安全工器具預防性試驗規程》要求對驗電器功能檢測，產品適用于所有與電力相關行業10KV～500KV驗電器檢測，功能檢測具體要求參照DL740-2014標準。

主要技術指標
環境溫度：-25℃~55℃
濕度：20%~75%RH
連續運行時間：可連續
支架規格：
10KV~35KV ：1.5m×0.6m×2m  重量：23kg
66KV~500KV ：2.4m×0.7m×4m 重量：32kg

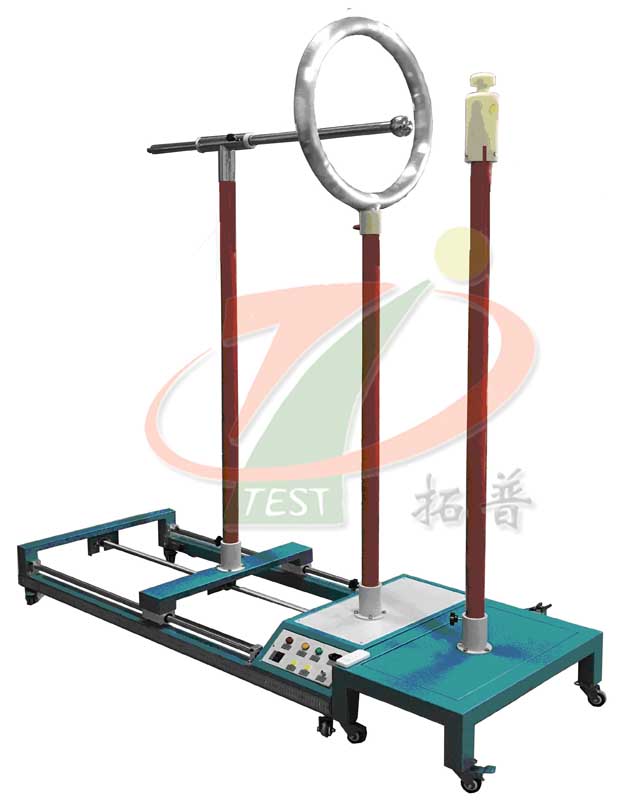

產品實物圖片

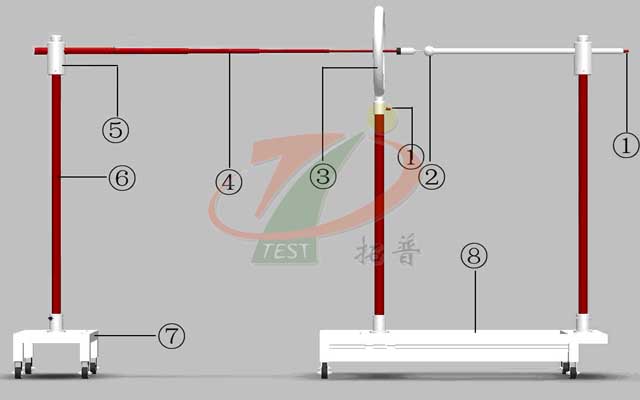

產品結構說明

接線端子 ② 均壓球 ③ 均壓環 ④ 驗電器 ⑤ 固定器 ⑥ 絕緣管 ⑦ 平車 ⑧ 帶導軌平車

試驗裝置闡述
根據DL740-2014標準，10KV~35KV，采用的均壓環直徑為550mm，均勻環圓心到地距離不低于1.5m，均壓球直徑為60mm。而66KV~330KV采用的均壓環直徑為1050mm，均勻環圓心到地距離不低于2.5m，均壓球直徑為100mm。固本套設備分為2個裝置。
做10KV~35KV驗電器試驗時采用均壓環直徑為550mm的裝置，做35KV~500KV驗電器試驗采用均壓環直徑為1050mm的裝置。
驗電器分帶接觸電極延長，和不帶接觸電極延長2種，兩種驗電器的試驗方法也不相同。
驗電器功能檢測分驗電器啟動檢測、同向干擾檢測、反向干擾檢測。啟動電壓報警在標稱值的15%~40%為合格，否則驗電器不合格。

驗電器功能檢測的試驗方法
1.驗電器啟動電壓的試驗器動電壓的測量接線
如圖為2中驗電器啟動電壓的接線圖，左圖為帶接觸電極延長的驗電器，右圖為不帶接觸電極延長的驗電器。
這里以35KV帶接觸電極延長的驗電器為例（注：做啟動電壓需配合升壓設備）：先將帶導軌的試驗平車上中間平車（安裝有均壓環）移動標有a1 430mm（紅色帶箭頭）位置，平車上的標尺與平臺上的標尺對齊。然后接好地線包括2平車底座、均壓環及升壓設備，將驗電器固定在小平車上，同時將驗電器抽出，然后移動小平車使得驗電器穿過均壓環，且驗電器的金屬頭與均壓球接觸保持即可，將升壓設備的高壓導線接到均壓球延長桿上，再接升壓設備的其他導線，試驗人員撤離到安全區后合上電壓，將升壓設備均勻加壓知道驗電器發出報警，馬上停止加壓，此時記錄下高壓電壓數值，且比對數值是否落在35KV的15%~40%內（5.25kv~14kv），是表明驗電器啟動電壓報警合格，否則此驗電器不合格。其它規格的驗電器啟動電壓也是如此，通過移動均壓環平車到指定位置即可。
2.同干擾的電場影響的接線
圖為2種驗電器同向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，先移動導軌平車到指定位置（平車上有標記），接好地線，將均壓球及均壓環都接上高壓，然后在進行升壓，將電壓升到驗電器標稱值的0.4倍或0.45倍的電壓后停止加壓，（比如10KV的驗電器電壓升到4000V），如此時驗電器有報jing說明此驗電器合格，否則為不合格。
3.相干擾電場影響的接線
圖為2種驗電器反向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，先移動導軌平車到指定位置（平車上有標記），接好地線，均壓球也接地，而高壓線接在均壓環上，然后在進行升壓，將電壓升到驗電器標稱值的0.6倍電壓時停止加壓，（比如10KV的驗電器電壓升到6000V），如此時驗電器沒有報jing說明此驗電器合格，否則為不合格。

操作過程中注意事項
1.本設備必須配合升壓變壓器方可試驗。
2.裝置底座需接地
3.保持裝置干凈，定期護理在導軌上涂上潤滑油。
