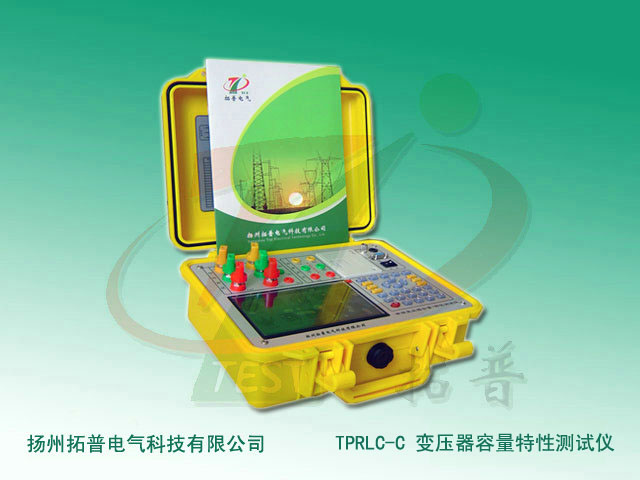

變壓器容量現場檢測儀拓普TPRLC-C型技術規范說明
產品功能特點
1．變壓器容量現場檢測儀的測試結果符合GB1094.1《電力變壓器》、GB/T6451《三相油浸式電力變壓器技術參數和要求》、JB/T501《電力變壓器試驗導則》、JB/T10318《油浸式合金鐵芯配電變壓器》、JB/T3738《變壓器類產品型號編制方法》中有關變壓器試驗標準的規定。
2．變壓器容量特性測試儀測試各種干式、油浸式配電變壓器的容量。通過輸入變壓器銘牌的一、二次額定電壓等簡單參數既可直接判定待測變壓器的實際容量；對標準變壓器可以無需輸入阻抗電壓值進行測試。
3．變壓器容量現場檢測儀是便攜式結構，方便現場使用。顯示屏采用彩色液晶顯示，功能菜單全部中文，操作簡單、顯示直觀，根據現場測試數據可自動判定被試變壓器的額定容量及型號，具有現場漢字打印功能。
4．可以直接測量出單相、三相變壓器的額定空載損耗、空載電流、負載損耗、阻抗電壓等參數。
5．變壓器容量現場檢測儀內置充電鋰電池，充電時間不大于6小時，連續工作時間不小于4小時。
6．變壓器容量現場檢測儀具有USB通信接口，通過數據線與計算機聯機，進行數據管理，并依據測試結果可形成“變壓器檢測報告書”。
7．變壓器容量現場檢測儀能存儲至少500臺變壓器的測量數據，儀器必須自帶高速打印機，依據現場得到的測試結果可直接打印變壓器容量判定測試報告和變壓器空載損耗、負載損耗測試報告，便于對容量判定結論加以證明。
8．儀器自動進行測試電壓校正（非額定電壓下的空載試驗）、電流校正（非額定電流條件下的負載試驗）、波形畸變校正(空載試驗下的電壓波形畸變)、頻率校正(試驗源頻率阻抗電壓及空載損耗校正 ),參考溫度校正。
9．能夠漢字提示空載試驗電源電壓波形是否合格。
10．實時測量六路測試信號2-51次諧波柱狀圖。
11．具備實時時鐘，記錄測試時間。
12．設備其它指標：
1）采用注塑機箱，抗震、耐磨；
2）產品銘牌印有制造廠名、商標、產品名稱、型號、額定電壓、額定電流、出廠日期和編號；
3）變壓器容量現場檢測儀的檢驗項目、檢驗方法判斷方法遵循國家標準《JJG124-93電流表、電壓表、功率表、電阻表檢定規程》及《JJG780-92交流數字功率表檢定規程》中的規定。
