高壓開關機械特性測試儀進行時間測試的接線方法
1．單極單斷口
三相靜觸頭斷口分別連結A1、B1、C1端口線（或其他端口），三相動觸頭互連短接，匯合后連結共端端口。此類開關有SN10、ZN28、SW7、LW25等。
2．雙極雙斷口（動觸頭無外引線排）
一側三相靜觸頭斷口分別連結A1、B1、C1端口線（或其他端口），另一側三相靜觸頭互連短接，匯合后連結共端端口。此類開關有DW2、DW8、DW12等。
3．雙極雙斷口（羊角或橫梁處有動觸頭引線排）
一側三相靜觸頭斷口分別連結A1、B1、C1端口線，另一側三相靜觸頭斷口分別連結A2、B2、C2端口線；羊角或橫梁處動觸頭引線排互連短接，匯合后連結共端端口線。此類開關有SW6、SN4等。
高壓開關機械特性測試儀進行時間測試注意事項

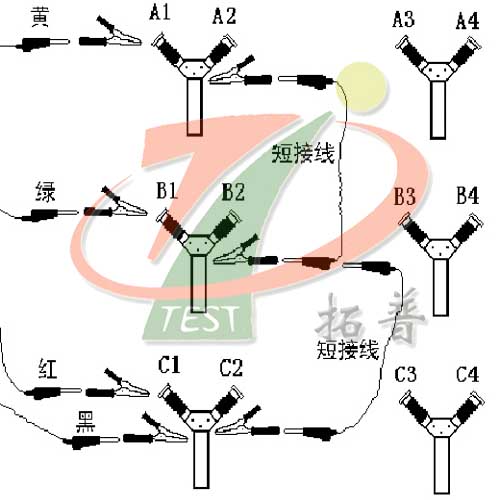

1、SW6-220開關相當于兩組SW6-110串接，接線方法參照上述，還需連結（A3、B3、C3）（A4、B4、C4）端口線，測試時拆下軟聯接。
2、單測時間時，可采用任意端口；同時測速時，注意安裝傳感器相與A1對應。
