變頻電源裝置（100kW）產品控制回路原理及其適用范圍！
1.技術參數
1.1輸入電源電壓：380V±10％ （三相）；
1.2輸出功率：100（150）kW；
1.3額定輸出電流：285（428）A； （括號內為150kW參數）
1.4額定調節電壓范圍：0～350V；
1.5頻率調節范圍：4～5000Hz；
1.6輸出波形畸變率：<3％；
1.7連續工作時間：360min；
2.適用范圍
2.1 電力工程現場高壓測試使用；
2.2 110kV電力變壓器局部放電和感應耐壓試驗；
2.3 1000kV串聯諧振試驗電源(750kV開關、互感器等耐壓 和局放試驗用途）；
2.4 兼容小容量電源的功能；
3.功能特點

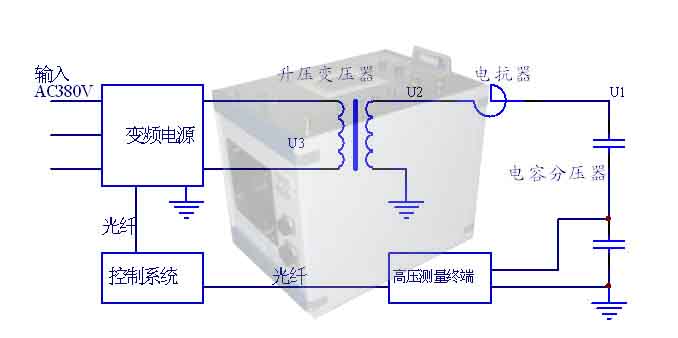

3.1 變頻電源和控制回路分體設計，采用光纖隔離方式實現控制。
3.2 滿足多種試驗需要，通過配合補償電感，能夠獲取更大容量的輸出。
3.3 變頻電源具有抗電場干擾能力，具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽。
3.4 保護功能完備，能夠滿足滿負荷條件下的出口短路試驗。
4.控制回路工作原理
4.1 升壓零位保護功能；
4.2 輸出短路保護；
4.3 設有電源合閘、分閘和緊急分閘按鈕；
4.4 橋臂電壓保護：當四個功放橋臂電壓不平衡時，自動報警或關閉系統；
4.5 采用 液晶顯示屏顯示輸出電壓、輸出電流、頻率、相位、工作溫度等參數；
4.6 采用 數字按鍵器調節電壓和頻率。
4.7 能夠實現自動調諧、自動升壓。
4.8 具有高壓過電壓整定、過電流整定等功能。
4.9 具有試驗時間設定、菜單設定功能。
4.10 各種故障報警功能。
4.11 變頻電源運行狀況監控。
