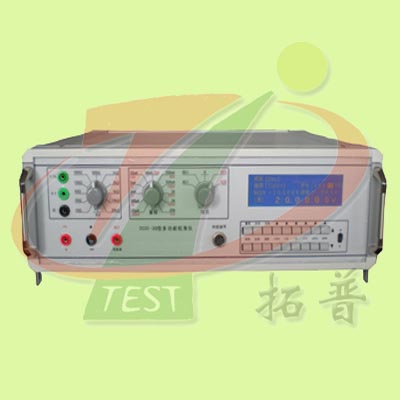

數字式多功能校準儀_DO30-3D_技術規范
多功能校準儀是一種5 1/2位LED顯示的數字式交、直流標準電壓、電流發生器。整機采用“閉環”控制，輸出穩定性高，可用于校驗數字式、各種指針式三用表及各類直流、交流電壓、電流表頭。本儀器電壓輸出11檔（0－1000V），電流輸出11檔（0－20A），中值電阻2×11檔（0－20MΩ）交流頻率50Hz、60Hz、400Hz。可以同步顯示輸出值、輸出百分比、頻率、量限、步長多個參數。輸出調節采用數字式調節，既可以“按位調節”，也可以“按百分比”調節，還可以編碼器連續調節。該機采用16位A/D轉換芯片，保證了整機的準確度和線性度。采用了新型的復合功率放大器，具有輸出功率大、可靠性高、穩定性好、失真小、使用方便等優點。
主要特點
采用新型復合功率放大器，可靠性高、穩定性好。
采用“按位”調節和“按百分比”調節兩種數字調節方式，操作、使用方便。
保護措施完善，具有電壓短路、電流開路、過壓、過載等保護，較大限度地減少操作不當造成儀器或被檢表的損壞。
頻率輸出：有固定頻率輸出和頻率連續調節功能。
功率大、負載能力強，并可根據用戶要求擴展電流輸出能力。
整機采用“閉環控制”，保證了輸出的穩定性和準確度。
外接編碼器調節盒
可選配RS232接口
配鉗形表線圈，可校驗交直流鉗表
配備新型便攜機箱，方便基層工作。
性能指標
輸出范圍：交直流電壓0－1000V，交直流電流0－20A，電阻：10Ω--20MΩ。
準 確 度：DCV:±(0.02%讀數+ 0.02%量程），DCI、ACV:±(0.05%讀數+ 0.02%量程)，
ACI:±(0.08%讀數+ 0.02%量程) ， 400Hz～1000Hz附加誤差：±0.08%。
穩定性：AC≤滿量程的0.02%/5min,DC≤滿量程的0.01%/5min。
交流失真度：≤0.5%。
直流紋波系數：≤0.5%。
中值電阻功率、準確度：0.25W，±（0.1%+20mΩ）

信息整理：揚州拓普電氣科技有限公司
