TPJBC-05_單相繼電保護測試儀_操作說明
1、電壓、電流輸出
開啟電源開關,選擇好要輸出的電流或電壓端，按“測量選擇”對應輸出端，按“輸出或切除”按鈕，此時裝置模擬故障狀態，可由調節旋鈕調節控制各項交、直流電壓、電流輸出。
2、輔助DC電壓、電流輸出
使用前，先把電位器旋回至零位，按需接好輸出線，并選擇好所需電壓值（0～110V或110～220V），根據所需電壓值，選擇其中的一檔，再按下輸出按鈕，調節電位器，輸出端就有電壓電流輸出，如需顯示電壓電流值，只能按“測量選擇”至外接輸入，并把輸出接入外接輸入的電壓電流端，或者外接電壓電流表。
3、電阻（單只電阻功率50W）、電容的使用

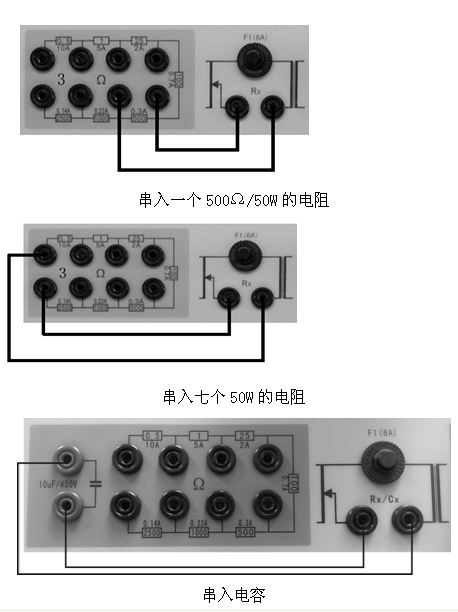

首先，拔下Rx上的U形短接片，選擇適當的電阻值或電容串入，按以下三圖中的一種接線。

4、秒表
4.1 輸入信號
空接點由斷至通或由通至斷。
帶5V～250V正向直流電的接點由斷至通或由通至斷。
4.2 信號輸入法

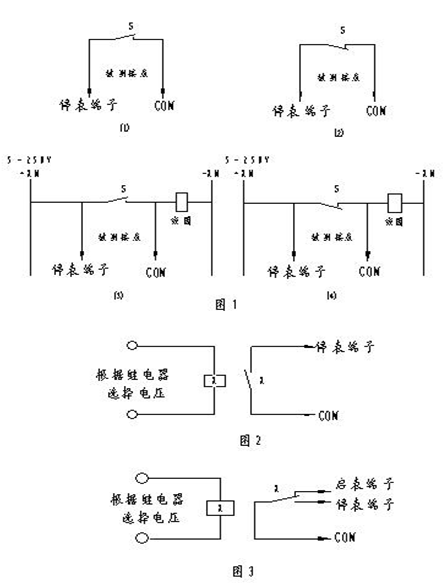

無論是單路還是雙路輸入，在測量不帶電或帶電接點的開關信號時，兩路輸入端口一般應直接接在開關的兩個接點上，如圖1中的（1）-（4）所示。
注：無論采用圖1(3)-(4)中的哪一種接法，秒表的黑端子應始終接低電平。
4.3 應用舉例
測量繼電器的動作時間和返回時間方法：
試驗接線如圖2所示，單路/雙路按鈕置內啟雙路。
4.3.1 測動作時間
根據繼電器要求，按輸出按鈕，調節到所需電壓（電流）值，按切除，將秒表復零，然后按輸出，液晶屏秒表位置便顯示出此繼電器線圈通電瞬間至常開接點接通（或常閉接點斷開）瞬間的時間差，即動作時間。
4.3.2 測返回時間
動作時間測完后，將秒表復零后，按切除，顯示窗口便顯示出繼電器線圈失電瞬間至常開接點又斷開（或常閉接點又閉合）瞬間的時間差，即返回時間。

TPJBC-05_單相繼電保護測試儀_注意事項
1、為了使用安全，操作時應將裝置可靠接地。
2、如果顯示器顯示暗或黑請調節“對比度調節”。
3、電流輸出后，測量選擇按鈕無效。
4、該設備應存放于通風、干燥、無腐蝕性氣體的環境。
5、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
