儀器簡介
TPCZX-Z智能型電源控制箱是試驗變壓器專用配套設備，該電源控制箱采用了電動接觸調壓器，輸出電壓平穩，電壓失真度小，升壓噪音低。該智能型電源控制箱采用彩色觸摸液晶屏操作，體積減小、重量輕、外型美觀，接線簡單、操作方便，可以快速打印測試結果。
功能特點
1、儀器采用彩色液晶觸摸屏顯示及操作，中文菜單提示，操作方便。
2、設備具有數據存儲功能，以及試驗數據打印功能。
3、設備具有完善的保護電路，可靠性強。
4、設備采用便攜式機箱結構，便于現場操作。
5、該儀器設有急停旋鈕開關，保護功能完善。
技術指標
1、工作電源：AC220V±10%、50Hz
2、試驗電壓：0～50kV（試驗變壓器）
3、輸出電壓：0～200V（電源控制箱）
4、儀表電壓：100V
5、環境溫度：-10℃～40℃
6、環境濕度：≤85%
7、海拔高度：≤2000m

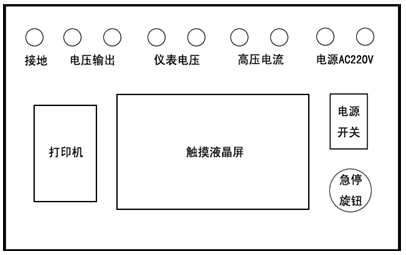

儀器面板示意圖

1、接地柱，為整機外殼接地用，屬保護地。
2、電壓輸出：連接試驗變壓器電壓輸入端。
3、儀表電壓：連接試驗變壓器儀表電壓端。
4、高壓電流：連接試驗變壓器高壓電流取樣端。
5、打 印 機：打印相關試驗數據。
6、液 晶 屏：彩色液晶觸摸屏顯示電壓值等試驗數據。
7、電源開關：控制整機電源的通斷。
8、急停旋鈕：在緊急情況下可按下此開關，儀器停止電壓輸出并降壓，右旋抬起急停旋鈕開關、儀器可正常進行試驗操作。
