大型地網接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣準確檢查與接地工程竣工驗收不可缺少的工具。對于大型地網，“接地電阻”呈現出較明顯的“復數阻抗”性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗”的概念取代“接地電阻”。在電壓等級較高的電力系統中，單相接地故障電流顯著增大。新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。是測量接地裝置特性參數的專用儀器。儀器采用變頻抗干擾技術，能在變電站強干擾環境下準確測量。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的測試。
產品特性
◎ 采用變頻抗干擾技術，能將工頻干擾抑制到萬分之一以下。同時又采用5A大電流測量，這種情況下可以基本忽略干擾的存在。
◎ 全數字信號處理技術，測量數據準確、可靠、穩定。采用標準四極法測量，消除了導線引起的測量誤差。
◎ 多功能測量：
1）能同時得到阻抗和電阻數據，準確分析地網綜合性能；
2）能測量接地阻抗、導通和土壤電阻率；
3）能單獨檢測輔助極接地電阻，以判斷輔助極接地狀況。
◎ 支持跨步電壓測量。
◎ 儀器采用大屏幕液晶顯示，全中文菜單操作。測量過程自動化，儀器啟動測量后自動加壓、測量、快速降壓、顯示數據并自動打印。能存儲100組測量數據并支持PC操作。
◎ 具有多重保護：接地保護，觸電保護，誤接380V保護以及聲光報警。
技術參數
1. 接地電阻和阻抗測量范圍：0～200Ω 分辨率：0.001Ω
2. 測量準確度：±（讀數×2%+0.005Ω）
3. 接線方式：標準四極法
4. 試驗電源：交流0～400V / 0～5A（測量跨步電壓時允許連續工作）
5. 試驗頻率：45Hz、55Hz 雙頻
6. 主要保護：接地保護、觸電保護、誤接380V等保護、聲光報警等功能
7. 工作電源：AC220V±10%,50Hz
8. 測量線要求：電流線銅芯截面積≥1.5mm2 電壓線銅芯截面積≥1.0mm2

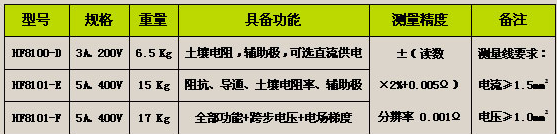

技術參數

信息整理：揚州拓普電氣科技有限公司
