產品簡介
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

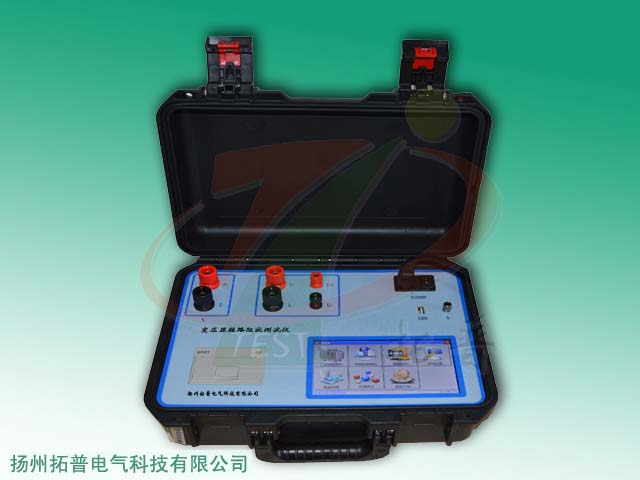

本儀器用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧,功能強大,內置2000W可調電源,采用A/D同步交流采樣和數字信號處理技術,測量數據準確;外部采用大屏幕彩色液晶顯示,中帕菜單提示;配備高速熱敏打印機,大容量內部存儲器,方便數據的存儲和打印;保存的數據可通過USB轉存到U盤。儀器體積小、重量輕,便于攜帶,現場使用極為方便,大大減輕了試驗人員的勞動強度,提高工作效率。
測試功能
1、三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率;自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比,以及與銘牌阻抗的誤差百分比。
2、單相短路阻抗的測量:測量單相變壓器的短路阻抗。
3、零序阻抗的測量: 零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。
4、在儀器允許的測量范圍可直接測量,超出測量范圍可外接電壓、電流互感器,儀器可設置外接電壓、電流互感器的變比,直接顯示施加的電壓、電流的值。
5、儀器采用大屏幕彩色高分辨率觸控液晶,中文單,中文提示,操作簡便。
6、內置2000W交流可調電源,自動調節。
7、儀器備有232接口,可外擴功能。
8、儀器自帶打印機,可打印顯示數據。
9、內置存儲器,可儲存200組測量數據。
10、儀器備有U盤接口,用于存取測試數據。
技術指標
1、電壓測量范圍：5～400V
2、電流測量范圍：0.1～20A
3、測量精度：0.2級
4、工作電源：AC 220V±10%
5、電源頻率：50Hz
6、環境溫度：-10℃～50℃
7、環境濕度：≤85%RH

信息整理：揚州拓普電氣科技有限公司
