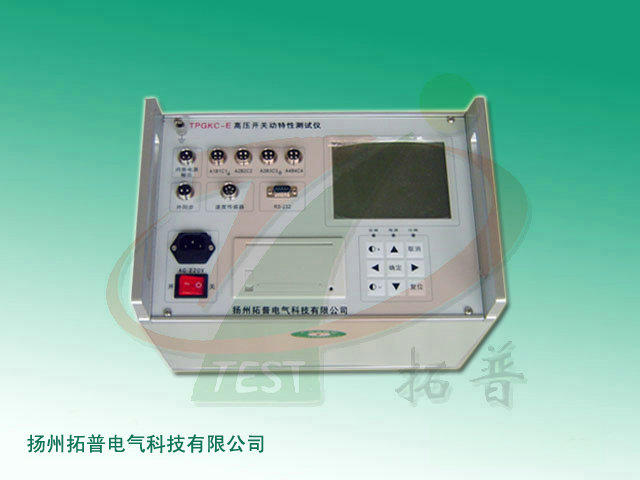

高壓開關機械特性測試儀以電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T 846.3-2004高壓開關綜合測試儀為設計依據，該儀器為各類斷路器進行動態分析提供了方便，可檢測SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。內置快速微型打印機，可打印試驗數據及圖譜。
功能特點
1、功能
時間測試：12路斷口的固有分、合閘時間，重合閘時間，同相不同期，三相不同期。
彈跳測試：每斷口的合閘彈跳時間，彈跳次數，圖形清晰顯示開關的每一次彈跳過程。
速度測試：剛分、剛合速度，平均速度，*大速度，重合閘速度。
行程測試：總行程，開距，超行程。行程－時間特性曲線。
電流測試：分、合閘線圈的分、合閘電流值，電流－時間特性曲線。
2、特點
儀器具有操作簡單、接線方便、抗干擾能力強、全自動測量等優點。
配備加速度傳感器，直線行程傳感器，旋轉傳感器，安裝方便簡潔。
適用于國內外生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。
可存儲500條測試記錄。可以根據測試時間任意讀取查看測試記錄
全中文菜單操作，操作方便。
主機使用大屏幕液晶，液晶對比度數字可調，方便顯示測試數據及各種特性曲線。
內置高速熱敏打印機，可快速打印所有數據和特性曲線。
技術指標及使用條件
1、 技術指標
a) 時間
量程：4000.0ms，分辨率：0.1ms
精度：
1、100ms以內 0.1ms
2、100ms以上 1％
3、同期 ±0.1ms
b)速度
量程：20.00m/s 分辨率：0.01m/s
精度：
1、0～2m/s： ±0.1m/s
2、2m/s以上：±0.2m/s
c)行程
量程：900.00mm 分辨率：0.01mm
精度：1%±1個字
d)電流
量程：15.00A
分辨率：0.01A
e) 操作電源
15A 數字可調電源(DC30～250V )
f) 計算機接口：標準RS232接口
g)外形尺寸：390mm(L)×290mm(W)×160mm(H)
h) 重量：10kg
2、使用條件
a) 工作電源：交流 220V±10% 50Hz
b) 大氣壓力：86-106kPa
c) 溫度：-10 ～ 50℃
d) 濕度： ≤90%RH
信息整理：揚州拓普電氣科技有限公司
