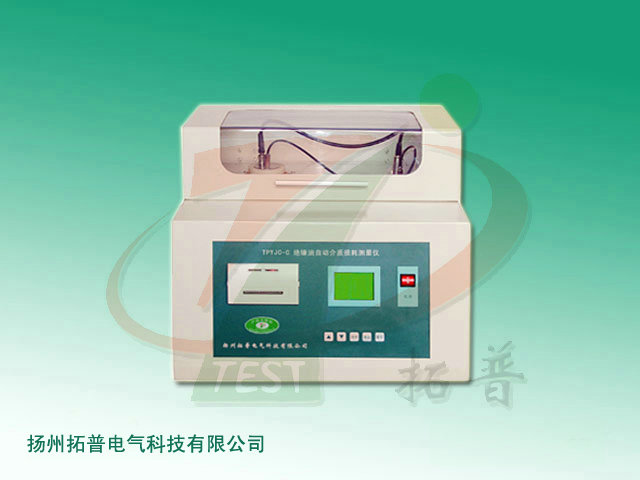

油介損體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。
該油介損體積電阻率測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。
功能特點
● 油杯采用符合G B/T5654--2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。具有排油電磁開關，可以在不拆卸油杯的情況下排空杯中試樣油，并可用試樣油沖洗油杯。
● 儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
技術指標
●測量范圍：電容量5pF~200pF
相對電容率 1.000~30.000
介質損耗因數 0.00001~100
直流電阻率 2.5MΩm~20TΩm
●測量精度：電容量 ±（1%讀數+0.5pF）
相對電容率 ±1%讀數
介質損耗因數 ±（1%讀數+0.0001）
直流電阻率 ±10%讀數
●分辨率： 電容量 0.01 pF
相對電容率0.001
介質損耗因數0.00001
●測溫范圍：0~125℃
●溫度測量誤差：±0.5℃
●交流實驗電壓：500~2200V 連續可調，頻率50Hz
●直流試驗電壓：0~ 500V連續可調
信息整理：揚州拓普電氣科技有限公司
