互感器交接時和更換繞組后進行現場變比檢查試驗專用儀器 參考標準：JB/T5356-2002 頭個采用電壓測量法、采用恒壓源 電子法測量互感器極性 適用于幾十安培至幾萬安培的所有電流互感器，所有電磁式電壓互感器
產品概述

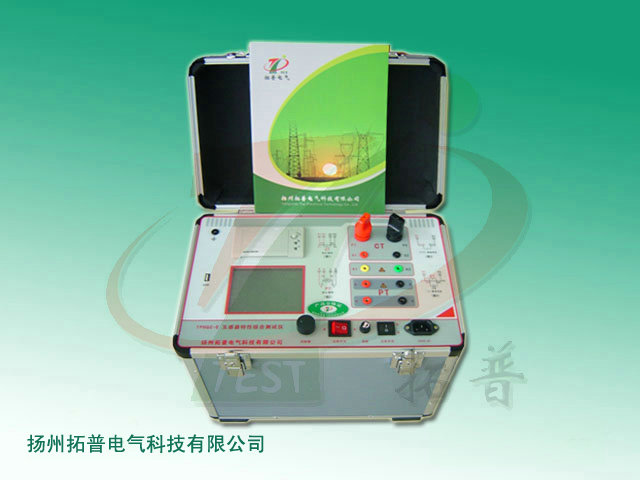

互感器變比極性測試儀，根據JJG313-94《測量用電流互感器》，JJG313-93《測量用電壓互感器》要求互感器交接時和更換繞組后必須進行現場變比檢查試驗。
常規互感器變比的檢查方法是電流法，從原理上講是一種容易理解可行的檢查方法，但是隨著系統容量的增加，電流互感器的一次電流越來越大，大可達數萬安培;現場加電流至數百安培已有困難，數千安培或數萬安培幾乎不可能，況且體積龐大，重量重達幾百公斤或幾噸，現場使用更為困難，如采用小電流法，由于電流互感器磁感度、線性度、阻抗、漏抗的影響會使電流互感器誤差驟增，失去了變比檢查的意義。
該互感器變比極性測試儀體積小、重量輕、測量范圍廣、便于攜帶，適于現場使用的電流互感器變比測試儀越來越成為互感器測試工作的必備手段。
產品別稱
互感器變比極性檢測儀、互感器變比極性測試儀
產品特征
1、頭個采用電壓測量法，體積小重量輕，便攜式,滿足現場工作輕便性
2、電壓波形由單片機程序產生，干凈純正，免除了電網干擾
3、內部采用恒壓源，讀數穩定
4、本互感器變比極性測試儀適用于從幾十安培至幾萬安培的所有電流互感器，所有電磁式電壓互感器
5、該互感器變比極性測試儀能直接顯示變比值
6、電子法測量互感器極性，簡單直觀
產品參數
技術參數
1、工作電源：220Vac±10%/50Hz
2、電壓輸出：0～1000Vac（15A峰值）
3、電流輸出：0～600Aac
4、變比檢測：≤5000A/1A(25000A/5A)、精度±0.5%
5、環境溫度：-10℃～40℃
6、環境濕度：≤90%
7、海拔高度：≤1000m
信息整理：揚州拓普電氣科技有限公司
