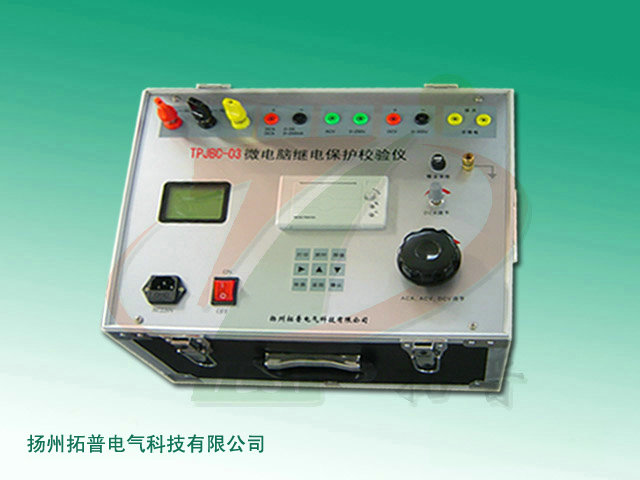

繼電保護測試儀是在原有JBC的基礎上，新開發的高智能化，多功能繼電保護校驗儀器。采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶打印及顯示，測試過程全自動，大大提高測量精度及工作效率。
產品概述：
該儀器還具有外形美觀，性能可靠，操作簡便，功能較齊全等優點，是校驗繼電保護裝置理想的儀器。
1、可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值,釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數，并自動計算三次均值的返回系數且打印, 可重復顯示及打印測試結果。
2、可方便地測試重合閘繼電器的各項參數。
3、采用了精密的計時基準(１０微秒)及長達999秒的計數器 ，所以可單獨作為精密毫秒計取代傳統的秒表。
產品特點：
1、由于本機采用了微機控制， 面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼保儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。
2、本機還設有自檢，報錯功能，極大地方便了檢查、維修。
3、本機設有自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要損失。
4、本機智能化程度高，僅按一個鍵，即可測出通用繼電器的全部參數，并自動打印全部數據，使您從繁鎖的測試操作中解脫出來。
5、本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態。
6、本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
產品參數：
1、交流電壓輸出0～250V連續可調，輸出容量600VA,過量程保護260V，誤差為±1％。
2、交流電流輸出0～50A，0～100A連續可調，誤差為±1％。
0～50A時，開路電壓5V。
0～100Ａ?xí)r，開路電壓10Ｖ。過載保護動作電流120A。
3、直流電壓輸出
0～250V連續可調，電流2A，過量程保護260V,過載保護動作電流2.1A±5%。誤差為±1％
4、直流電流輸出
0～200mA　0～5 A連續可調，誤差為±1％。
0～200mA時，開路電壓48V，過載保護動作電流230mA。
0～5A時，開路電壓24V,過載保護動作電流5.2A。
5、直流電壓固定輸出：單獨輸出110V或220V時,電流可達2.5A，但和交流電壓電流，直流電壓同時輸出時。其總?cè)萘坎荒艹^600VA。
6、數字毫秒表
量程：999秒
分辨率：0.1毫秒
精度：0.1％±1個字
7、儀表準確度采用四位半A／D轉換,精度0.1％讀數±1個字
8、整機測量精度：≤1%
信息整理：揚州拓普電氣科技有限公司
