變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業。適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等交接試驗和預防性試驗。
本公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，國內高壓試驗行業，利用這一技術設計、制造的變頻串聯諧振高壓試驗裝置，符合有關高壓試驗的規程和要求。

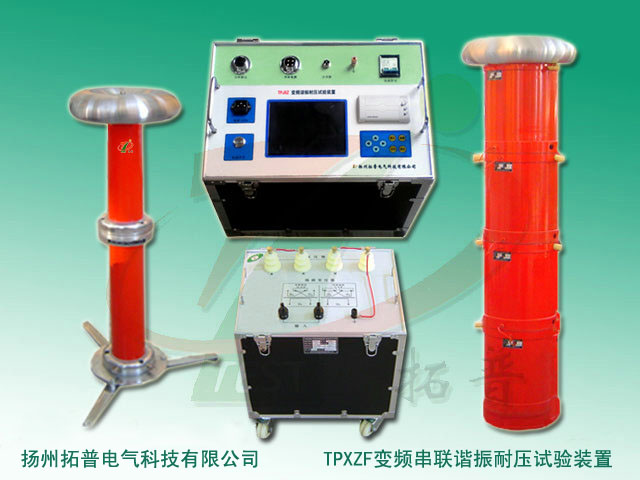

整套裝置的組成
整套裝置由調頻電源、勵磁變壓器、電抗器、分壓器等組成。
功能特點
1、成套裝置便于攜帶、干式結構、任意組合、綜合功能、一機多用。變頻調壓電源采用功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時系統也有很強的過載能力。
2、設備自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、儀器能靈活整定試驗電壓、調頻范圍、加壓時間。既能快速找到諧振點，又能通過自動調壓控制試驗過程，安全性高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
技術參數
1、環境溫度：-10℃~45℃
2、工作溫度：≤90%
3、海拔：≤2000M
4、電源輸入：380±10%、三相或220V±10% 單相（10kW以下），50Hz
5、額定輸出容量：0~5000kVA
6、諧振電壓：0~1000kV
7、頻率調節范圍：30~300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05%
11、輸出波形：正弦波
12、波形畸變率：≤0.05%
13、噪聲：≤60db
14、電抗器Q值：30~120
信息整理：揚州拓普電氣科技有限公司
