產品簡介

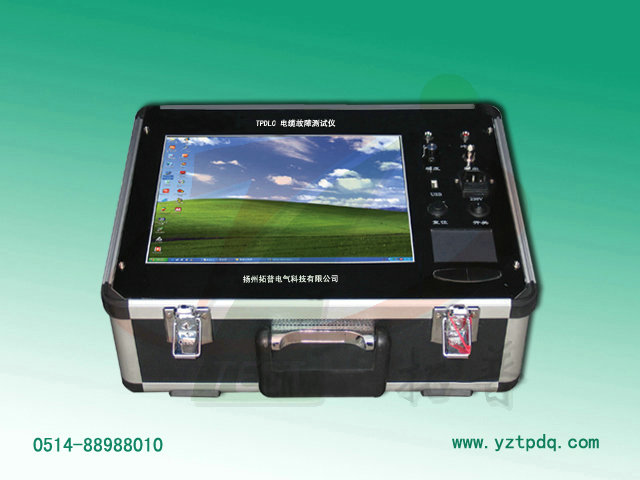

    TPDLC-B 電纜故障測試儀采用經典的直流高壓閃絡法、沖擊高壓電感取樣法、沖擊高壓電流取樣法、低壓脈沖法等多種測試方法，對各種類型動力電纜的短路故障、斷路故障、高阻閃絡故障、高阻泄漏故障等多種故障進行故障分析、檢測、定點。同時也可對控制電纜、市話電纜以及同軸通訊電纜出現的短路、斷路故障進行初測，也可對電纜全長進行校對。
    TPDLC-B 電纜故障測試儀是新科技的產物，它采用了計算機技術，是本公司博采行業內眾多智能型電纜故障測試儀之特長，新研制超級智能型電纜故障測試儀。本測試儀采用了專家智能軟件系統及高檔次的微機硬件，使其具有高速數據采集與大規模數據處理能力，超大屏幕的彩色液晶顯示，使采集的波形正規、線條細、拐點明顯，更加提升了測試的準確性。正因為如此才使本測試儀具備了當今市場上功能全，功能鍵少、智能化程度高、操作簡單、可擴充性強、真正便攜可靠等六大特點。


產品特點
      1、可測試各種型號不同電壓等級的銅、鋁芯電力電纜和市話電纜的各種故障。常見的油侵紙電纜、交聯乙烯電纜、不滴流電纜和塑料電纜四種常用電力電纜的電波傳播速度已經在儀器中預置，一些特殊電纜的電波傳播速度可在現場利用鍵盤臨時預置，電纜長度及故障距離無須人工換算，由儀器自動換算并顯示故障距離。
      2、可測試各種型號電纜的開路、低阻故障及電力電纜的高阻閃絡性故障和高阻泄漏性故障。
      3、對于簡單的開路、短路故障波形儀器能自動分析自動由雙游標標出故障點，并顯示故障距離無須人工干預。
      4、一屏可同時顯示兩幅波形（故障波形、全貌波形），給用戶分析波形帶來極大方便。
      5、屏幕顯示波形可任意擴展、壓縮、左移、右移。
      6、儀器配有面板式微型打印機，可隨時打印測試波形、數據及其它有關內容。
      7、儀器的操作過程均由專家漢字提示，就是初次使用也可以操作自如。
      8、儀器內存有操作使用說明，可隨時調用顯示學習。
      9、可同時顯示兩次測試波形或同屏比較顯示一次測試波形與一個標準波形。
     10、可現場存儲近千個測試波形，不怕掉電并可長久保存于儀器內。
     11、儀器可將現場波形拷貝下來保存，也可用于客戶與客戶之間、客戶與廠家之間進行現場測試波形的交流與探討。
     12、本儀器軟件完全標準化設計，可將儀器軟件拷貝與任意一臺PC機。
     13、可利用3.5″軟盤(或U盤)將現場測試波形拷貝下來通過網絡發往遠程用戶。
     14、具有測速（電波在電纜中的傳播速度）及測時（故障點回波時間）功能。
     15、儀器內存有多種測試標準波形，用戶可隨時調出學習參考。
     16、可直接采用多種測試方法，無須對儀器本身進行調整。

主要參數
     1、測試距離
           單端測試距離≤10千米
           z短測試距（盲區）：小于V/15（米）
           其中：V電波在被測電纜中的傳播速度
     2、測試誤差
           相對誤差：≤±2%
           絕對誤差：故障點在千米以內≤15米
           故障點在千米以上≤20米
     3、讀數分辨率：V/60米
          其中：V電波在被測電纜中的傳播速度。如：“油浸紙電纜”，電波傳播速度為160m/us儀器的讀數最小分辨率為2.66米，即屏幕上光標每移動一點，讀數變化2.6米。
     4、電源：  AC 220V   ±10% / 50HZ
     5、環境條件
           溫度：0℃~50℃    相對濕度：80% /±5%
     6、主機體積：350×250×200（mm）

儀器組成
     1、電纜故障測試儀主機
     2、多功能同步精確定點儀
     3、高壓取樣箱
     4、放電球間隙
