拓普TPZBC-SC型手持式特種變比組別測試儀操作規范以及注意事項!
1、儀表鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。
回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入參數設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。
2、主菜單界面介紹

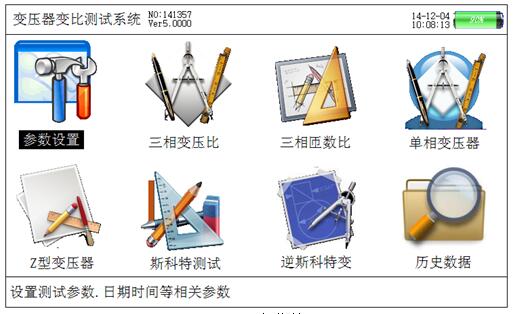

當開機后顯示主菜單，如圖所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、斯科特測試、逆斯科特變、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。
3、參數設置屏說明
在選中‘參數設置’功能時先進入參數設置屏，如圖所示。
在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏底下一行為提示行，提示操作人員如何進行操作，在界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：
試品編號：指被測變壓器的編號，最多可輸入6位。
額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
分接總數：指變壓器分接開關總的檔位數
等分接級：變壓器每檔調整的電壓百分比。
設置日期：設置當前的日期。
設置時間：設置當前的時間。
4、操作接線方法
1）三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。
2）單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。
3）測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。
5、儀器內部電池維護及充電說明
1）儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
2）儀器須及時充電，避免電池深度放電影響電池性能，
3）正常使用的情況下盡可能每天充電（長期不用一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。
4）每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。
6、操作過程中注意事項
1）在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2）測量接線一定要嚴格按說明書操作，否則后果自負。
3）測試之前一定要認真檢查設置的參數是否正確。
4）充電時要使用有地線的電源插座。
5）不能在過量限的情況下工作。
6）嚴禁高低壓接反。
信息整理：揚州拓普電氣科技有限公司
