有間隙型過電壓保護器預防性試驗檢測
1、過電壓保護器工頻放電試驗
在過電壓保護器的相相、相地之間的工頻放電。測試時，從零均勻開壓，觀察電流表的變化，當電流突變時，表明保護器動作放電，此時電壓為工頻放電電壓值，放電后，應在0.2s內切斷工頻電源。每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。
2、復和型過電壓保護器的工頻放電試驗
有采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護；放電間隙使氧化鋅非線性電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波。
當工頻放電電壓達到這種過電壓保護器的擊穿放電值時，間隙立即擊穿放電，在試驗回路中產生微弱的窄幅尖峰脈沖電流，并對測量回路以及周圍空間造成較強烈的電磁干擾，這時，間隙放電檢測儀發出報警信號（或用數字安培表因受到干擾而產生劇烈的閃爍），表明間隙成功擊穿放電，該電壓值為該相的工頻放電電壓值。

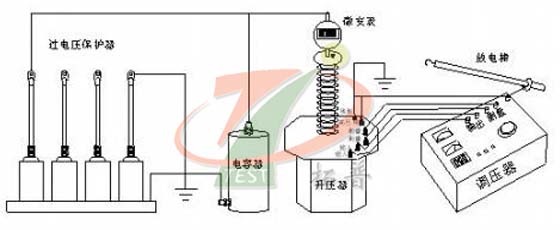

圖一、過電壓保護器工頻放電試驗接線圖
3、電導電流（泄漏電流）測量
在保護器相相、相地之間施加直流的系統額定電壓，測量流過保護器的電流不應大于20μA（有些廠家規定為不大于30μA）。

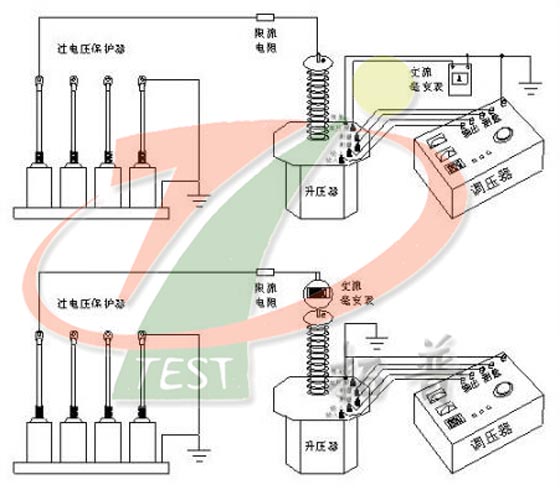

圖二、過電壓保護器電導電流測量接線圖
有間隙型過電壓保護器檢測過程中注意事項
1、做過電壓保護器的試驗前，應將保護器的四個接線端子應從電氣設備拆下；
2、在做工頻放電時，不能以電流繼電器是否動作作為工放數值的依據；
3、在做工頻放電時，觀察到電流表有明顯擺動時，要立即將調壓器回零，并切斷電源。切忌在放電后繼續升高電壓，以免損壞保護器；
4、 用戶在試驗時如果發現其工放值超出出廠標準值的±10%時，請仔細檢查接線是否正確，表計是否準確和調壓器炭刷是否接觸良好，如工放值超出15%時不要繼續加壓，應與廠家通電；
5、在做其它電氣設備絕緣試驗時，應將過電壓保護器連接線拆除；
6、外觀有無損壞，特別是高壓電纜根部，如有嚴重劃破必須更換，不能使用。
